Обзор токарных станков по металлу

Современное машиностроение невозможно представить без токарного оборудования, которое превращает бесформенные заготовки в точные детали механизмов и агрегатов

Токарная обработка — один из самых распространённых видов механической обработки металла, при которой с заготовки снимается слой материала, чтобы деталь приобрела нужную геометрическую форму и шероховатость поверхности. Сегодня существует множество разновидностей токарных станков, каждая из которых предназначена для конкретных задач и условий работы. Если вы ищете токарные станки Москва, советуем заглянуть на сайт компании «РуСтан» — официального дилера большого количества брендов станков по металлу, дереву, инструментов и т.д.

Универсальные токарные станки: сердце производственного цеха

Универсальные токарные станки составляют основу металлообрабатывающих предприятий, ремонтных цехов и мастерских. Их ключевое преимущество — многофункциональность. На одном таком оборудовании можно выполнять точение, сверление, нарезание резьбы, растачивание отверстий и многие другие операции без перестановки детали.

Конструкция универсального станка включает несколько основных компонентов:

• Станина — массивное основание из чугуна, обеспечивающее устойчивость всего оборудования
• Передняя бабка с коробкой скоростей, электроприводом и вращающимся шпинделем
• Задняя бабка для поддержки длинных заготовок или крепления инструмента
• Суппорт с резцедержателем, позволяющий перемещать режущий инструмент в разных направлениях

Ключевые преимущества этого оборудования:

• Широкий спектр обработки — работа с коническими, фасонными и цилиндрическими поверхностями
• Массивность и прочность — способность выдерживать высокие нагрузки при интенсивном использовании
• Возможность комплексной обработки — выполнение необходимых операций без дополнительного оборудования

Универсальные станки классифицируют по степени автоматизации: с ручным управлением, полуавтоматические и автоматические. При выборе такого оборудования следует обращать внимание на максимальный диаметр обработки над станиной, расстояние между центрами, диаметр отверстия шпинделя и мощность двигателя.

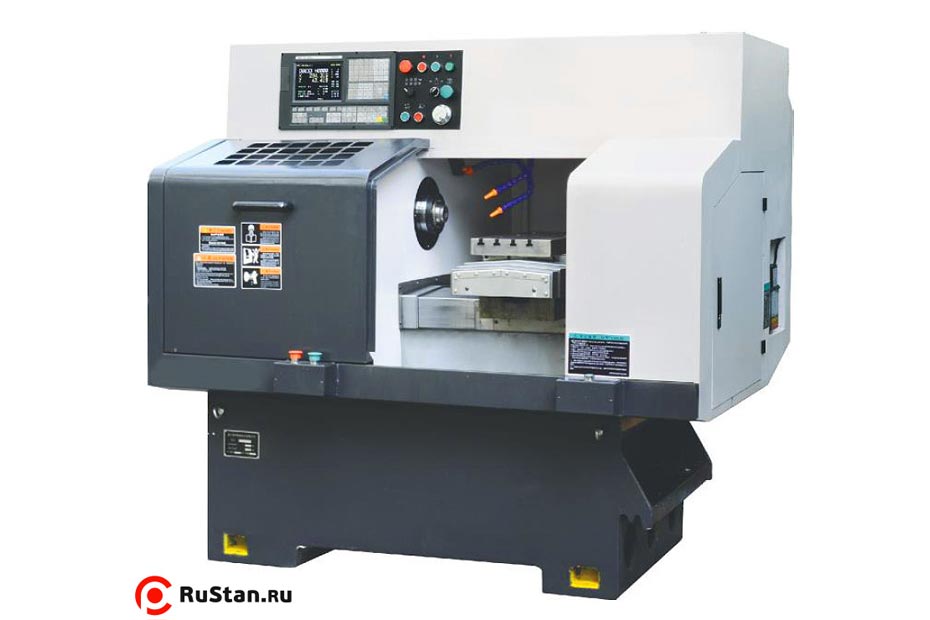

Токарные станки с ЧПУ: точность и автоматизация

Станки с числовым программным управлением (ЧПУ) представляют собой автоматизированные комплексы, работающие по заданной программе без непосредственного участия человека. Они являются важным условием обеспечения качества и скорости современного производства.

Принцип работы ЧПУ-станков основан на преобразовании цифровой модели в физический объект:

1. Создается 3D-модель детали в CAD-программе (автоматизированное проектирование)
2. Модель преобразуется в управляющую программу через CAM-систему (автоматизированное производство)
3. Программа преобразуется в G-код — набор инструкций, понятных станку
4. После тестирования программа выполняется станком с минимальным вмешательством оператора

Токарные станки с ЧПУ обеспечивают соблюдение геометрических параметров детали с погрешностью не более 0,001 мм. Это объясняет их широкое распространение в серийном и массовом производстве, несмотря на высокую стоимость.

Современные модели токарных станков с ЧПУ включают токарно-винторезные, токарно-карусельные, токарно-револьверные и токарно-расточные станки.

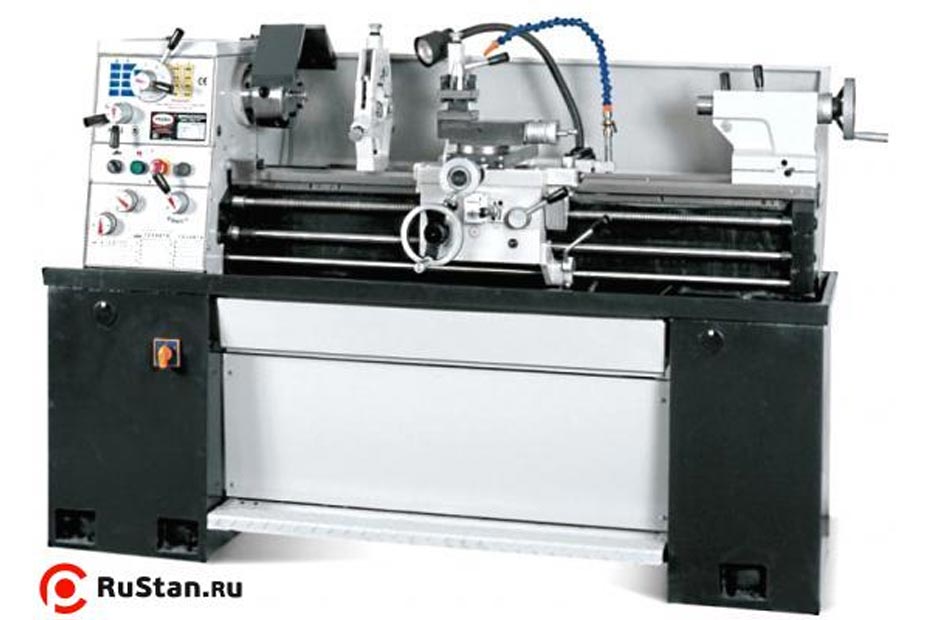

Токарно-винторезные станки: универсалы в мире токарной обработки

Токарно-винторезные станки — наиболее распространённый тип оборудования, составляющий до 70-80% всего станочного парка на производствах. Они являются универсальным металлорежущим оборудованием и применяются для изготовления и восстановления деталей из стали и других материалов.

Основные возможности токарно-винторезных станков:

• обточка и расточка цилиндрических и конических поверхностей;
• сверление и развертка отверстий, зенкерование;
• подрезка и обработка торцов;
• нарезание всех известных типов резьб;
• отрезание заготовки

Отличительная особенность этого оборудования — возможность обработки не только металла, но и изделий из дерева, пластика, полиуретана и других материалов. Широкий диапазон подачи резца, большой выбор частот вращения шпинделя и жесткость конструкции делают их незаменимыми в различных отраслях промышленности.

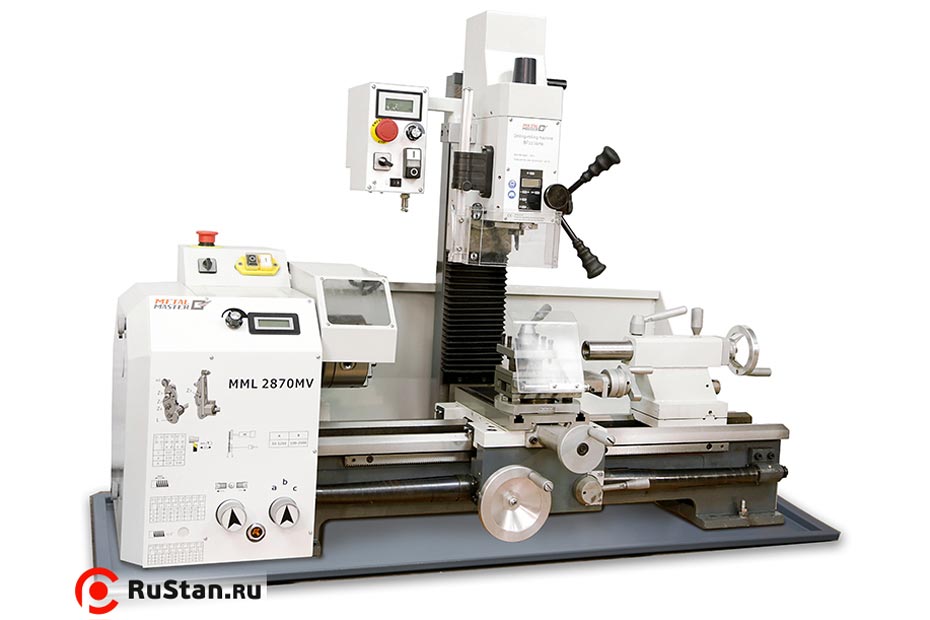

Токарно-фрезерные станки: два в одном

Токарно-фрезерные станки — оборудование, сочетающее функции токарного и фрезерного станков в одном устройстве. Они позволяют произвести полный цикл обработки заготовки, закрепленной на них, без переустановки на другом оборудовании.

Уникальность таких станков заключается в их многофункциональности при компактных размерах. Например, комбинированный токарный станок Proma SPV-500C скомпонован из двух станков — токарного и фрезерного, объединяя их функции. Такое решение обходится дешевле, чем покупка двух отдельных станков, и занимает меньше производственной площади.

На токарно-фрезерных станках доступны все стандартные токарные операции (точение цилиндрических, фасонных и конических поверхностей, нарезание резьбы, сверление), а также фрезерные работы — вертикальное сверление, шлифовка поверхностей и пазов, фрезерование торцов и плоскостей.

Настольные станки для малого бизнеса и образования

Настольные токарные станки относятся к легкой категории оборудования массой до 500 кг и предназначены для обработки заготовок диаметром до 200 мм. Они находят применение в:

• небольших мастерских и гаражах;
• ремонтных цехах различных предприятий;
• станциях технического обслуживания;
• учебных заведениях для обучения основам токарного дела;
• бытовых условиях для любительского моделирования

Характеристики типичного настольного станка включают: мощность двигателя 0.26-0.6 кВт, максимальные обороты шпинделя 2500-3800 об/мин, массу от 13 до 60 кг. Несмотря на скромные размеры, это оборудование обеспечивает достаточную точность обработки для большинства любительских и ремонтных задач.

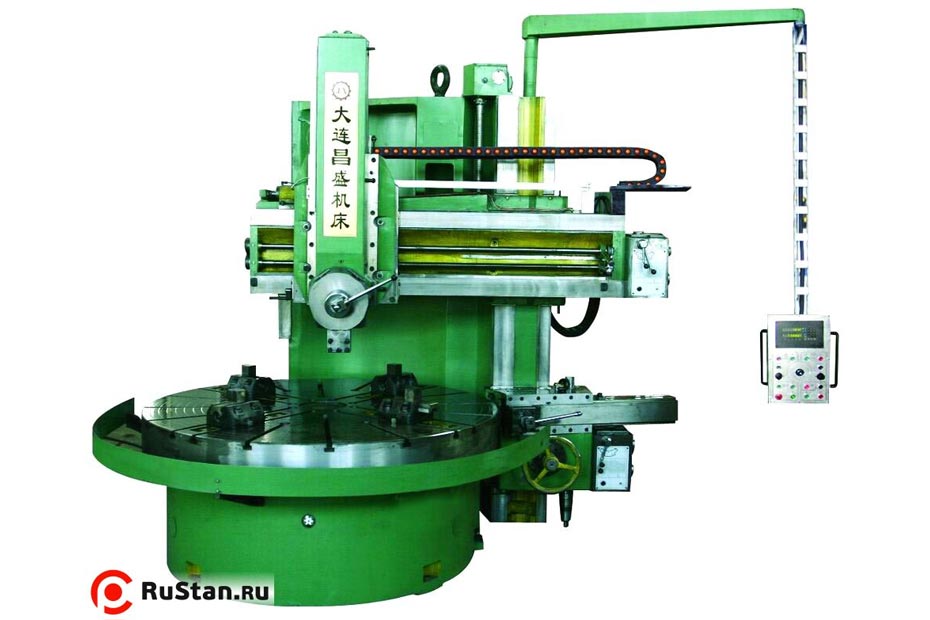

Токарно-карусельные станки для габаритных деталей

Токарно-карусельные станки предназначены для механической обработки габаритных деталей большой массы, но относительно небольшой высоты. Они представляют собой усовершенствованную модель лоботокарных станков и позволяют обрабатывать поверхности диаметром до 2000 мм и более.

Основные области применения:

• обработка колёсных пар локомотивов;
• изготовление и ремонт турбинных и насосных колёс;
• обработка крупных деталей в энергетическом машиностроении

Преимущество карусельных станков — возможность обработки тяжелых и крупногабаритных деталей с высокой точностью. На таком оборудовании можно выполнять не только токарные работы, но и долбление, шлифование и фрезеровку. Карусельные станки бывают двухстоечными и одностоечными, в зависимости от размеров обрабатываемых деталей.

Трубонарезные станки: специалисты для трубной обработки

Трубонарезные станки — специализированное оборудование, главным образом предназначенное для обработки труб различной длины, сечения и диаметра, а также деталей трубных соединений.

Основная сфера применения — нефтегазовая отрасль, где требуется точная обработка трубных соединений. Также эти станки используются в:

• автомобильной промышленности;
• горнодобывающей отрасли;
• энергетическом машиностроении;
• судостроении;
• жилищно-коммунальном хозяйстве при изготовлении водяных и канализационных труб

Уникальность трубонарезных станков заключается в их способности обрабатывать длинные и тонкостенные заготовки, которые сложно закрепить на обычном токарном оборудовании. При этом они могут использоваться и для обработки массивных габаритных деталей, как обычные токарные станки.

Заключение

Современные токарные станки по металлу представляют разнообразную группу оборудования — от компактных настольных моделей для любительских мастерских до сложных автоматизированных комплексов с ЧПУ для крупносерийного производства. Выбор конкретного типа станка зависит от задач производства, размеров обрабатываемых деталей, требуемой точности и объемов выпуска.

Универсальные токарные станки остаются оптимальным решением для единичного и мелкосерийного производства, а станки с ЧПУ обеспечивают высокую производительность и точность в серийном выпуске. Специализированное оборудование, такое как токарно-карусельные и трубонарезные станки, решает конкретные технологические задачи в различных отраслях промышленности.

Развитие технологий продолжает расширять возможности токарной обработки, делая ее более точной, эффективной и доступной для предприятий любого масштаба.
