Как устроен непрерывный полый шнек и как он функционирует?

Непрерывный полый шнек — это основной элемент бурового оборудования, применяемого при устройстве свай по технологии CFA (Continuous Flight Auger)

Он совмещает функции бурового инструмента и канала для подачи бетонной смеси, что позволяет выполнять бурение и бетонирование без промежуточных операций. Такая конструкция обеспечивает высокую скорость и точность работ, а также минимизирует риск обрушения стенок скважины.

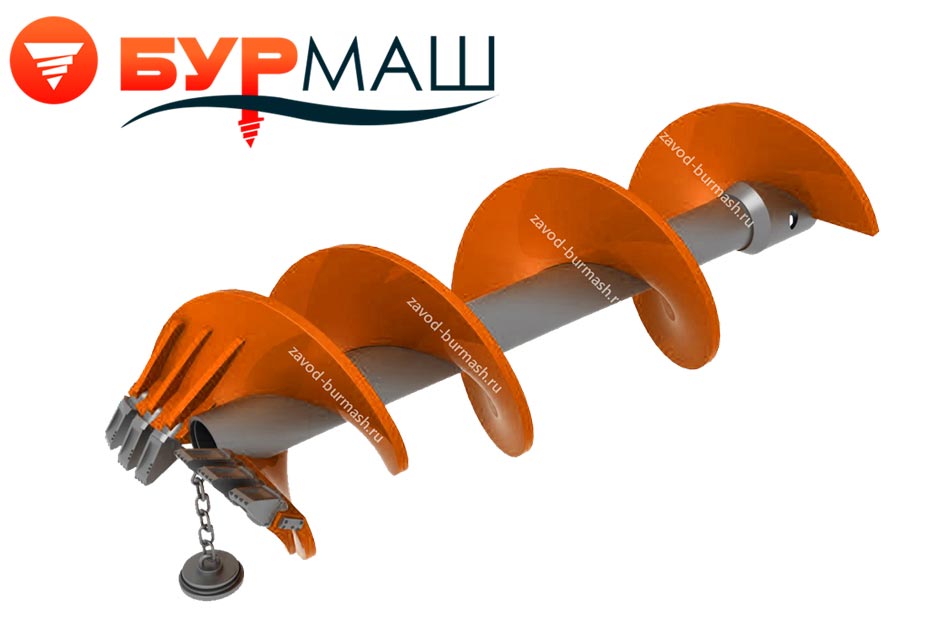

Устройство непрерывного полого шнека

Конструкция полого шнека состоит из нескольких функциональных частей:

• рабочая часть с лопастями (витками) — отвечает за разрушение и вынос грунта на поверхность;
• внутренний полый ствол — служит каналом для подачи бетонной смеси под давлением;
• соединительные муфты и фланцы — позволяют наращивать длину шнека для достижения проектной глубины;
• наконечник с запорным клапаном — открывается при подаче бетона, обеспечивая равномерное заполнение скважины снизу вверх;
• центральный вал или труба подачи раствора, соединённая с бетонным насосом.

Шнеки изготавливаются из высокопрочных сталей с антикоррозийным покрытием, что гарантирует устойчивость к нагрузкам, износу и воздействию абразивных частиц.

Принцип работы полого шнека

Работа шнека начинается с бурения скважины. При вращении лопасти разрушают грунт и поднимают его вверх по спирали на поверхность, освобождая пространство для формирования сваи. Внутренний канал при этом остаётся герметичным, что позволяет поддерживать устойчивость стенок скважины.

После достижения проектной глубины в систему под давлением подаётся бетонная смесь. Одновременно шнек начинает медленно подниматься, а бетон через нижний клапан поступает в скважину, заполняя её снизу вверх. Такой способ позволяет избежать образования пустот и расслоений, а также исключает контакт бетона с воздухом или грунтовыми водами.

Преимущества конструкции

Использование непрерывного полого шнека имеет ряд существенных преимуществ:

• непрерывность процесса — бурение и бетонирование выполняются без остановки;
• высокая точность формирования скважины — стенки не осыпаются даже в сыпучих грунтах;
• равномерное заполнение бетоном — благодаря нижней подаче смеси под давлением;
• повышенная производительность — сокращается время на устройство свай;
• экологичность и чистота работ — минимальные выбросы грунта и шума.

Заключение

Непрерывный полый шнек — это технологичное и надёжное решение для буронабивных свай и геотехнических работ. Его конструкция сочетает функции бурения и бетонирования, что обеспечивает стабильность, точность и скорость выполнения работ. Благодаря простоте обслуживания и высокой эффективности, шнеки CFA остаются одним из наиболее востребованных инструментов в современном фундаментостроении.
