Кабель КГ для сварочных постов и мастерских: допустимый нагрев и срок службы
Сварочный кабель — это не просто «провод», а критический элемент сварочного поста, от которого напрямую зависит стабильность дуги, безопасность сварщика и долговечность всего оборудования
В условиях мастерской или строительной площадки, где кабель постоянно перемещается, перегибается и подвергается воздействию агрессивных факторов, к нему предъявляются особые требования. Разберёмся, чем отличается кабель КГ от других марок, какие его разновидности существуют и как правильно рассчитать допустимый нагрев, чтобы кабель служил максимально долго.
Что такое кабель КГ и в чём его особенность
Маркировка КГ расшифровывается предельно просто: «К» — кабель, «Г» — гибкий. Это силовой кабель с медными многопроволочными жилами пятого класса гибкости, изоляцией из резины на основе каучуков и такой же резиновой оболочкой. Именно высокая гибкость является ключевым преимуществом: жилы скручены из множества тонких медных проволочек, что позволяет кабелю выдерживать многократные изгибы с радиусом не менее восьми диаметров без потери целостности.
Кабель КГ рассчитан на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В. Диапазон рабочих температур окружающей среды — от минус 40 до плюс 50 °С. Благодаря резиновой оболочке кабель устойчив к влаге, истиранию и случайным ударам, что делает его незаменимым для подключения сварочных аппаратов, передвижных механизмов, электроинструмента и генераторных установок.
Виды кабеля КГ и их применение

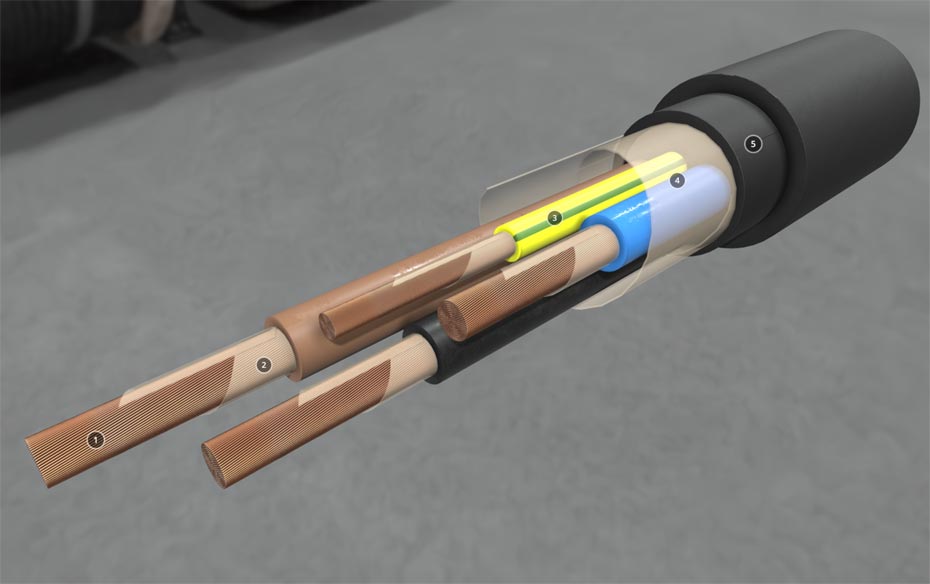

Кабель КПГ-ХЛ 3х95+1х95 1 — Токопроводящая жила скрученная из медных проволок (класс 5), 2- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э? 3 — Изоляция из холодостойкой резины на основе натурального и бутадиенового каучуков, 4 — Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э, 5 — Оболочка из холодостойкой резины повышенной эластичности на основе изопренового и бутадиенового каучуков
Базовый КГ подходит для большинства стандартных условий: сухие и влажные помещения, открытый воздух, умеренный климат. Однако в реальной работе сварщику часто приходится сталкиваться с более жёсткими условиями, и здесь на помощь приходят модификации.
КГН — кабель с оболочкой из найрита (хлоропренового каучука). Буква «Н» означает маслостойкость: такая оболочка не разбухает и не трескается при попадании масел, топлива или смазочных материалов, а также не распространяет горение. Это оптимальный выбор для гаражей, ремонтных цехов и участков, где техника работает с ГСМ.
КГ-ХЛ — холодостойкое исполнение. Резина специального состава сохраняет эластичность при температуре до минус 60 °С, что делает кабель пригодным для сварочных работ в условиях Крайнего Севера или зимних строительных площадок.
КГ-Т — тропический вариант с жилами из лужёной меди и оболочкой, устойчивой к плесневым грибам и повышенной влажности. Применяется в регионах с жарким и влажным климатом.
КПГ — кабель с жилами повышенной гибкости, допускающий изгиб радиусом всего в пять диаметров. Используется там, где кабель приходится часто перематывать и укладывать с малыми радиусами, например, при работе с компактными сварочными инверторами.
Допустимый нагрев: главный ограничитель
Ключевой параметр, определяющий безопасную работу сварочного кабеля, — длительно допустимая температура нагрева токопроводящих жил. Для всех марок КГ она составляет не более +75 °С. Превышение этого порога ведёт к ускоренному старению резиновой изоляции, потере эластичности и, в конечном счёте, к пробою.
Нагрев кабеля зависит от нескольких факторов. Прежде всего, это сила сварочного тока: чем выше ток, тем больше тепла выделяется на активном сопротивлении жилы. Таблица токовых нагрузок для кабелей КГ показывает, что для одножильного кабеля сечением 25 мм² допустимый ток составляет 220 А, для 50 мм² — 330 А, а для 95 мм² — 465 А. Однако эти значения приведены для температуры окружающей среды 25 °С и одиночной прокладки.
Существенное влияние оказывает и режим работы сварочного аппарата. При импульсном режиме, характерном для ручной дуговой сварки, пиковые токи и высшие гармоники увеличивают потери на активном сопротивлении и скин-эффекте, что приводит к дополнительному нагреву. Если кабель свёрнут в бухту или проложен в трубе, условия охлаждения ухудшаются, и температура жилы может подняться выше расчётной даже при номинальном токе.
Срок службы и что на него влияет
Стандартный срок службы кабеля КГ составляет не менее 4 лет с момента изготовления. Гарантийный срок эксплуатации обычно ограничен шестью месяцами со дня ввода в работу. Однако реальная долговечность может существенно отличаться как в меньшую, так и в большую сторону.
Главные враги сварочного кабеля — это перегрев, механические повреждения и агрессивная среда. Перегрев свыше 75 °С ускоряет термоокислительное старение резины: она твердеет, покрывается трещинами, теряет диэлектрические свойства. Механические повреждения возникают при волочении кабеля по бетону или металлу, при перегибах через острые кромки. Попадание масел и растворителей на обычную резиновую оболочку КГ приводит к её набуханию и разрушению — именно поэтому в таких условиях необходим КГН.
Срок службы также сокращается при эксплуатации на предельных токовых нагрузках. Если кабель постоянно работает «на грани», запас по нагреву отсутствует, и любое ухудшение условий охлаждения становится критическим. Напротив, выбор кабеля с сечением на ступень выше необходимого создаёт тепловой запас и продлевает жизнь изделия.
Как выбрать кабель для сварочного поста
При подборе кабеля КГ для сварочных работ следует учитывать три основных параметра: максимальный сварочный ток, длину кабеля и условия эксплуатации. Для бытовых инверторов с током до 200 А обычно достаточно сечения 16–25 мм². Для профессиональных аппаратов на 300–400 А потребуется кабель сечением 35–50 мм². Чем длиннее кабель, тем больше падение напряжения и нагрев, поэтому при длине свыше 10–15 метров сечение стоит увеличить.
По условиям среды выбор очевиден: в гараже или ремонтном цехе с маслами и топливом — КГН; на улице в умеренном климате — базовый КГ; в зимних условиях — КГ-ХЛ. Для частого перемещения по мастерской с малыми радиусами изгиба подойдёт КПГ.
Таким образом, кабель КГ — это не универсальное, а специализированное решение, требующее осознанного выбора. Правильно подобранный по сечению, типу оболочки и условиям эксплуатации, он обеспечит стабильную работу сварочного поста и прослужит не один год, оправдывая вложенные средства.
