Топливная аппаратура Common Rail Mitsubishi L200 4N15: слабые места, типовые поломки и ремонт в дизельном центре Сервис PRO Дизель

Дизельный Mitsubishi L200 с двигателем 4N15 — современный, экономичный и технически сложный. Его сердцем является топливная аппаратура Common Rail: ТНВД, рампа, форсунки, датчики и клапаны. При правильной эксплуатации система служит долго, но плохое топливо, нарушения регламента обслуживания и высокая нагрузка быстро приводят к дорогостоящим поломкам.

Компания Сервис PRO Дизель специализируется на ремонте систем Common Rail и имеет большой практический опыт именно по Mitsubishi L200 4N15. Мы выполняем стендовую проверку форсунок на современном стенде Bosch DCI 700, ремонт и замену форсунок Denso с оригинальными артикулами, а также комплексный ремонт топливной системы.

1. Устройство топливной системы Common Rail на 4N15 Mitsubishi L200

Двигатель 4N15 оснащён системой Common Rail последнего поколения. Основные элементы:

1.1. Топливный насос высокого давления (ТНВД)

• Поршневой (плунжерный) ТНВД высокого давления.
• Создаёт давление в рампе до сотен бар в режиме холостого хода и свыше 1000 бар под нагрузкой.
• Имеет дозирующий (регулирующий) клапан на входе (обычно SCV – Suction Control Valve) и клапан ограничения давления (либо на насосе, либо на рампе — в зависимости от версии).

Ключевые особенности:

• Очень чувствителен к качеству топлива и наличию воды.
• Не любит работу «на сухую» (забитый фильтр, подсос воздуха, плохая смазка).

1.2. Топливная рампа (рейка)

• Служит аккумулятором топлива под высоким давлением.
• На рампе установлены:

— датчик давления топлива;
— регулятор давления (в некоторых исполнениях — предохранительный клапан).

Любые сбои в работе ТНВД или форсунок отражаются на давлении в рампе, что фиксируется ЭБУ двигателя.

1.3. Форсунки Common Rail

• Электронно-управляемые форсунки, рассчитанные на очень точное дозирование топлива.
• Формируют несколько фаз впрыска (предвпрыск, основной, иногда — довпрыск), обеспечивая:

— мягкую работу двигателя,
— снижение шума,
— соответствие экологическим нормам.

Форсунки 4N15 чувствительны к:

• грязи, механическим частицам, стружке;
• воде в топливе;
• несоответствующей вязкости/температуре топлива (летнее зимой и т.п.).

1.4. Датчики и управляющие элементы

• Датчик давления в рампе.
• Датчик температуры топлива.
• Дозирующий клапан ТНВД (SCV).
• В некоторых конфигурациях — электронные клапаны регулирования давления.

Их корректная работа критически важна для стабильного давления и точного впрыска.

2. Форсунки двигателя 4N15: типы и артикулы

На двигателе 4N15 Mitsubishi L200 используются форсунки Common Rail производства Denso (электромагнитные). В зависимости от года выпуска и рынка могут применяться разные модификации, но наиболее распространённые оригинальные номера форсунок:

• Оригинальные номера Mitsubishi (пример):

— 1465A424,
— 1465A425,
— 1465A531
(конкретный номер зависит от версии двигателя и VIN).

• Номера Denso (пример):

— Denso 095000-778# / 095000-7780–7783 (линейка для 4N1х),
— либо аналогичные по конструкции номера серии 095000-7xxx.

Важно: точный номер форсунки для вашего L200 4N15 мы всегда уточняем:

• по VIN-коду автомобиля,
• по данным оригинального каталога Mitsubishi,
• по маркировке на самой форсунке.

В Сервис PRO Дизель мы работаем с оригинальными и качественными восстановленными форсунками Denso, подбирая конкретный артикул под ваш двигатель и его модификацию.

3. Стендовая проверка форсунок Mitsubishi L200 4N15 на Bosch DCI 700

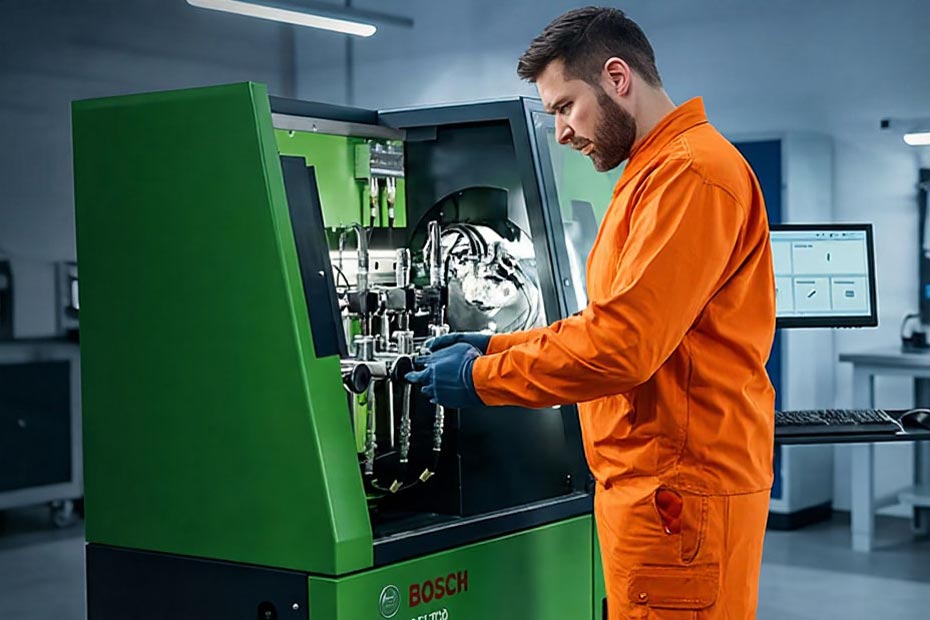

Один из ключевых этапов диагностики форсунок 4N15 в Сервис PRO Дизель — проверка на фирменном стенде Bosch DCI 700.

Что даёт проверка на Bosch DCI 700

Стенд Bosch DCI 700 — это высокоточный комплекс для тестирования форсунок Common Rail (Bosch, Denso, Delphi и др.), который позволяет:

• Проверять производительность форсунки на разных режимах.
• Оценивать качество распыла и форму факела.
• Измерять обратный слив (утечки).
• Проверять герметичность (пропускает ли форсунка топливо, когда не должна).
• Тестировать форсунку в нескольких точках:

— режим холостого хода,
— частичные нагрузки,
— максимальная нагрузка,
— пилотный/предвпрыск (если применимо).

Как проходит услуга в Сервис PRO Дизель

1. Снятие форсунок с двигателя 4N15 (если автомобиль у нас в сервисе, либо вы привозите снятые форсунки).

2. Внешний осмотр и первичная дефектовка:

• состояние распылителя,
• следы перегрева или коррозии,
• состояние уплотнительных колец и шайб.

3. Установка на стенд Bosch DCI 700:

• подключение форсунки к системе,
• запуск стандартных тестовых программ для Denso.

4. Фиксация результатов:

• реальные значения подачи топлива,
• величина обратного слива,
• соответствие/несоответствие нормам.

5. По результатам:

• либо рекомендуем ремонт (замена распылителя, калибровка и т.д.),
• либо замену форсунки на новую/восстановленную с гарантией.

4. Типичные неисправности форсунок двигателя 4N15 и что мы делаем

4.1. Чем страдают форсунки Denso на 4N15

Чаще всего в Сервис PRO Дизель мы видим:

Нарушение распыла:

• форсунка не формирует правильный факел,
• ухудшается смесеобразование,
• появляется дым, растёт расход.

Подтёки и «льющая» форсунка:

• излишнее количество топлива в цилиндре,
• риск перегрева поршня,
• возможен прогар поршня или трещины.

Повышенный обратный слив:

• топливо уходит «в обратку»,
• давление в рампе не держится,
• двигатель плохо заводится и глохнет.

Зависание иглы:

• нестабильная работа, троение, стуки.

4.2. Какие работы по форсункам выполняет Сервис PRO Дизель

В рамках ремонта форсунок Mitsubishi L200 4N15 мы предлагаем:

• Стендовую проверку форсунок Denso на Bosch DCI 700.
• Очистку и дефектовку.
• Замену распылителей с использованием качественных комплектующих.
• Сборку и калибровку форсунок согласно параметрам производителя.
• Присвоение и ввод корректировочных кодов (где применимо).
• Подбор и установку новых/восстановленных форсунок по оригинальным артикулам:

— Mitsubishi: 1465A424 / 1465A425 / 1465A531 (пример),
— Denso: 095000-778# (пример для линейки 4N15/4N1x — уточняется по VIN).

5. Комплексные услуги CDI36 по топливной системе Mitsubishi L200 4N15

Помимо работы с форсунками, в Сервис PRO Дизель выполняется полный спектр работ по топливной системе Common Rail:

• Диагностика системы Common Rail (сканер, контроль давления, анализ параметров).
• Стендовая проверка форсунок на Bosch DCI 700 (Bosch, Denso и др.).
• Диагностика и ремонт ТНВД:

— разборка, дефектовка, ремонт;
— стендовая проверка и настройка;
— при необходимости — замена на новый/восстановленный.

• Проверка и замена:

— дозирующего клапана (SCV) на ТНВД,
— регулятора/предохранительного клапана давления рампы,
— датчика давления в рампе.

• Промывка/прочистка у сервис партнеров топливной системы при наличии стружки:

— бак,
— магистрали,
— рампа,
— фильтры.

• Профессиональная замена топливных фильтров с проверкой на наличие воды и загрязнений в топливе.
• Консультации по:

— выбору топлива (летнее/зимнее),
— профилактике проблем Common Rail,
— регламенту обслуживания 4N15.

6. Когда нужно срочно ехать в Сервис PRO Дизель

Обратитесь к нам, если на вашем Mitsubishi L200 4N15 появились:

• трудный запуск (особенно после ночной стоянки);
• потеря тяги, рывки, нестабильный холостой ход;
• повышенный дым, заметный рост расхода;
• посторонние звуки в работе двигателя;
• ошибки по форсункам или по давлению в рампе.

Чем раньше вы приедете на диагностику и стендовую проверку форсунок на Bosch DCI 700, тем выше шанс обойтись частичным ремонтом (например, заменой распылителей и калибровкой), а не полной заменой всего комплекта форсунок и ТНВД.
