Тормоз наката AL-KO: как работает и как его обслуживать

Прицеп с тормозами не требует ежедневного внимания — и именно поэтому про него забывают до первой поездки, когда на спуске начинает толкать в спину

Если полная масса прицепа больше 750 кг, свои тормоза ему положены по закону. И в девяти случаях из десяти это будет инерционная тормозная система AL-KO — она стоит и на «Титанах», и на лодочных, и на большинстве европейских прицепов, которые к нам приезжают. Штука надёжная. Но не вечная и уж точно не «поставил и забыл»: узел работает на улице, в грязи и реагентах, и раз в год про него всё-таки надо вспоминать.

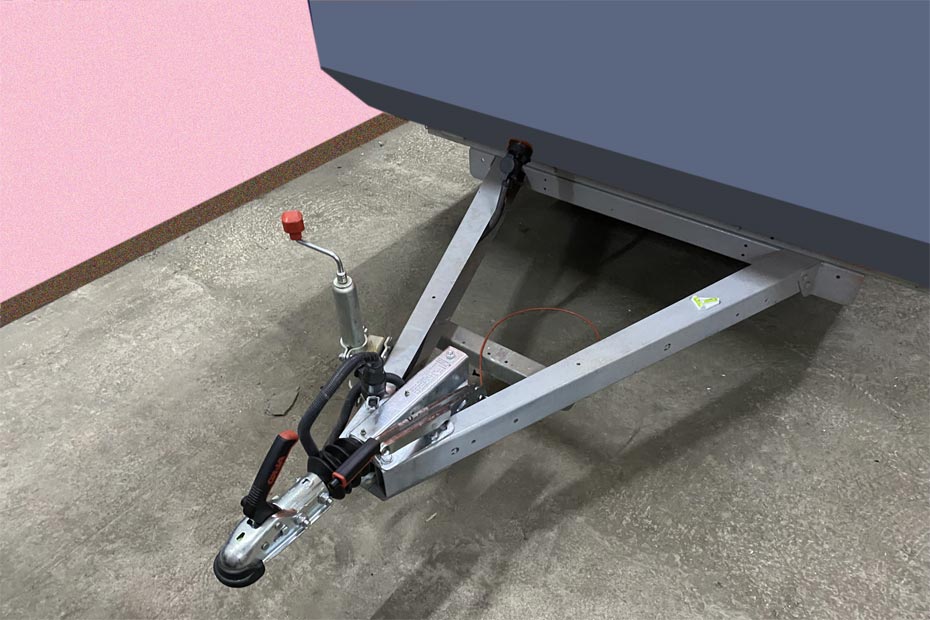

Из чего собран тормоз наката AL-KO

По сути это механическая цепочка от сцепки до колёс. Никакой электроники, никакой гидравлики от машины — всё на усилии от наезда прицепа на тягач.

• Шаровой замок — то, чем прицеп цепляется за шар фаркопа. У AL-KO это привычные АК 7, АК 160, АК 300 и родственники.
• Корпус дышла со штоком — шток складывается внутрь корпуса, когда прицеп догоняет автомобиль. Это и есть «накат».
• Амортизатор дышла — гасит рывки, чтобы прицеп не клевал на каждой кочке. Расходник, между прочим.
• Передаточный рычаг и тормозная тяга — передают усилие назад, к осям.
• Компенсатор тормозного усилия — уравнивает натяжение на левое и правое колесо.
• Тросы Боудена и тормозные механизмы колёс — обычные барабанные, с колодками и пружинами внутри.
• Ручной стояночный тормоз с газовым или пружинным аккумулятором и аварийный тросик отрыва.

Про тросик отрыва отдельно. Он цепляется за фаркоп и, если прицеп всё-таки отстегнётся, дёргает ручник. Копеечная деталь, а спасает.

Как машина тормозит прицеп: цепочка от штока до колодок

Механика здесь красивая, честно говоря. Разбирается за пять минут на пальцах:

1. Автомобиль замедляется, прицеп по инерции продолжает ехать вперёд и наваливается на сцепку.
2. Шток дышла складывается внутрь корпуса — ход у разных моделей примерно 65–90 мм.
3. Движение штока через передаточный рычаг натягивает тормозную тягу.
4. Тяга через компенсатор тянет тросы Боудена, те разводят колодки в барабанах.
5. Прицеп тормозит — тем сильнее, чем резче тормозит тягач. Пропорционально, без всякой автоматики.

Тут же живёт и знаменитый автоматический откат назад. При движении задним ходом колодки отжимаются специальным механизмом, иначе прицеп было бы просто не сдать назад — он бы тормозил сам себя. Поэтому если вы вдруг не можете подать прицеп к воротам, дело почти всегда не в «сломалось», а в неправильной регулировке.

Амортизатор дышла — самая недооценённая деталь во всей системе. Он не тормозит, он делает торможение плавным. Мёртвый амортизатор — это те самые рывки, которые все списывают на «прицеп такой».

Что и когда проверять

Регламент у AL-KO простой: полноценное обслуживание каждые 5000 км или раз в год — что наступит раньше. По моему опыту, для дачного прицепа, который ездит десять раз за сезон, «раз в год» — это в конце осени, перед тем как ставить на зимовку.

• Перед каждым выездом: ручник поднимается и держит, тросик отрыва пристёгнут, шар в замке сидит без люфта, колёсные гайки затянуты (порядка 90–110 Н·м, точное значение — в паспорте).
• Раз в сезон: смазка узлов дышла — шаровой замок, шарниры, шток, точки на передаточном рычаге. Литиевая смазка, ничего экзотического.
• Раз в год: люфт штока, состояние защитного чехла (порвался — внутрь пошла грязь), подшипники ступицы на предмет гула и осевого люфта, свободный ход тормозной тяги.

Регулировка тормозов и замена колодок

Порядок действий такой. Вывешиваем колёса и обязательно ставим прицеп на страховочные опоры — на одном домкрате под прицепом делать нечего, это не тот случай, где стоит экономить время. Ручник опускаем полностью.

Дальше по каждому колесу: вращаем его в направлении движения вперёд и подтягиваем регулировочный винт (звёздочку) до момента, когда колесо начнёт подклинивать. Потом отпускаем примерно на пол-оборота — колесо должно крутиться свободно, с лёгким шорохом колодок. Когда оба колеса выставлены, идём к компенсатору: он должен стоять перпендикулярно тяге, без перекоса. Если перекошен — одно колесо тормозит раньше, и прицеп будет уводить.

Колодки меняют, когда толщина накладки подходит к 2 мм, но чаще раньше их убивает не износ, а ржавчина внутри барабана после долгого простоя. Тросы Боудена тоже расходник — рвутся обычно у наконечника. Под критичные узлы лучше брать оригинальные al ko запчасти для прицепов: с безымянными аналогами история заканчивается либо неправильным ходом, либо повторной разборкой через сезон.

Симптомы, по которым понятно, что пора лезть

• Прицеп толкает в спину при торможении → колодки перетянуты не в ту сторону или закис шток. Проверить свободный ход тяги.
• Клюёт и дёргает на каждой кочке → почти наверняка амортизатор дышла. Меняется целиком.
• Барабаны горячие после спокойной поездки → перетянута регулировка либо не отпускает ручник. Ехать дальше нельзя.
• Не сдаётся задом → механизм отката плюс та же перетяжка.
• Тянет в сторону → разное натяжение тросов, смотрим компенсатор.

Что запомнить

Исправный тормоз наката — это три вещи: правильно отрегулированные колодки, живой амортизатор дышла и смазанные узлы. Всё остальное — производные.

Быстрый чек-лист перед выездом, минуты на две:

1. Шар в замке, индикатор закрыт.
2. Тросик отрыва на фаркопе, не на шаре.
3. Ручник поднимается и держит на уклоне.
4. Колёсные гайки и давление в шинах.
5. Прокатиться пару метров с лёгким торможением — прицеп должен подтормаживать, а не толкать.
